BMW-Einzylinder Modelle ->1945

R39 - R2 - R3 - R4 - R35 - R20 - R23



Hersteller: BMW - Bayerische Motorenwerk AG

ab 07.03.1916: Bayerische Flugzeugwerke AG

ab 21.07.1917: Bayerische Motorenwerke GmbH

ab 13.08.1918: Bayerische Motorenwerke AG

ab 01.01.1969: BMW Motorrad GmbH Berlin-Spandau





 Datenblatt-Nr.390:

dotBMW R39 - Technische Details - Baureihe 39/40

Datenblatt in Vorbereitung



 Datenblatt-Nr.202:

dotBMW R2 - Technische Details - Baureihe 67.S1/67.5

Datenblatt in Vorbereitung



 Datenblatt-Nr.203:

dotBMW R3 - Technische Details - Baureihe 203.1

Datenblatt in Vorbereitung



 Datenblatt-Nr.204:

dotBMW R4 - Technische Details - Baureihe 69.S1/69.S5

Datenblatt in Vorbereitung



 Datenblatt-Nr.350:

dotBMW R35 - Technische Details - Baureihe 235.1



         Bauzeit von 1937 bis 1940


1. Motor:
Typ: 235/1
Arbeitsverfahren:  Viertakt
Zylinderzahl:  1 - stehend
Bohrung:  72mm
Hub:  84mm
Hubraum:  342ccm
Verdichtung:  5,5 : 1
Leistung:  14PS/4500upm
Dauerleistung:  12,5PS
Höchstes Drehmoment:  2,16mkg bei 3000upm
Kühlung:  Luft
Steuerzeiten:
Einlass öffn. 15° vor OT
Einlass schl. 55 nach UT
Auslass öffn. 55° vor OT
Auslass schl. 15° nach UT
Ventilspiel:  E/A=0,05-0,1
Schmierung:  Druckumlauf
Zahnradpumpe:  3 atü / 3000upm
Kolben:  G Al SI Cu Ni II
Kolben-d:  72,00-74,50mm
Kolben-G:  <>316 g
Kolben-Ringe:  3 - 2xRE - 1xOA
Kurbelwelle:  2-fach gelagert
Lager:  1x Gleitlager - 1x Rillenlager
Füllmenge:   2,0 Liter 30er Motor-Oel/Winter
                      2,0 Liter 50er Motor-Oel/Sommer
                      1,75 Liter nachfüllen
Verbrauch:  3,5l/100 km Benzin
                     0,1l/100 km Oel
Reichweite: 250/350 km

2. Vergaser:
Typ:  CK-3-22
Hersteller:  SUM
Durchlass: 24mm
Leerlaufdüse:  35
Übergangsdüse:  70
Hauptdüse:  60
Leerlauf: 3 Umdrehungen offen
Schwimmer:  12,5 g
Stand:  14mm vor Oberkante
Filter:  Nassluft

3. Zündung:
Bauart:  Batteriezündung
Zündkerze:  M14x1,25 - W175
Kontakt:  0,4-0,6mm
Vorzündung:  12mm vor OT - 40°
Verstellung:  von Hand
Zündspule: 6Volt - DIN 72531

4. Kupplung:
Art: Trockenkupplung
Federn:  6 x Druckfeder

5. Getriebe:
Typ: 204/5
Bauart:  2-Wellen Blockgetriebe
Gänge:  4 - handgeschaltet
1.Gang:  3,4:1 - 30km/h
2.Gang:  2,18:1 - 50km/h
3.Gang:  1,35:1 - 80km/h
4.Gang:  1,0:1 - 100km/h
Kickstarter:  3,92:1
Füllmenge:  0,75 Liter 80er Getriebe-Oel

6. Antrieb:
Übertragung:  Kardanwelle
Dämpfung:  Gummigelenkscheibe
Übersetzung:
Solo:  45:8 - I=5,63
Seitenwagen:  45:7 - I=6,43
Verzahnung:  Gleason
Füllmenge:  150g Fließfett

7. Elektrische Ausstattung:
Lichtmaschine:  RD 45/6/2800RS21 / DLa6/45
Hersteller:  Bosch/Noris
Regelung:  negativ-spannungsgeregelt
Leistung:  6V - 45W-60W
Antrieb:  Keilriemen
Batterie:  6V - 8Ah
Minuspol:  an Masse
Scheinwerfer:  6V 35/35W / 6V 1,5W
Rückleuchte:  6V 3W

8. Fahrwerk:
Typ:  235/1
Tankinhalt:  12 Liter / 2 Liter Reserve
Bremse vorn:  160x20mm - mechanisch
Bremse hinten:  180x20mm - mechanisch
Rad vorn:  Felge: 3x19"
Reifen vorn:  3,50x19"
Rad hinten:  Felge: 3x19"
Reifen hinten:  3,50x19"
Federung vorn:  Teleskopgabel mit Faltenbalg
Federweg:  90mm
Füllmenge:  0,150 Liter pro Holm - 10er/15er Gabeloel
Federung hinten:  keine
Lenkwinkel:  60°
Nachlauf:  60mm
Einschlag:  48° pro Seite
Dämpfung:  Reibedämpfung
Wendekreis:  3850mm
Rahmen:  Pressstahl - elektr.verschweißt
Zahl der Sitze:  wahlweise 1-2
Sattelhöhe:  710mm
Seitenwagen-Anschluß:  ohne
Länge:  2100mm
Breite:  800mm
Höhe:  950mm
Radstand:  1300mm
Bodenfreiheit:  140mm
Watvermögen:  260mm
Eigengewicht:  155kg
Gesamtgewicht:  355kg
Achse vorn:  71kg
Achse hinten:  84kg
Gespann-Eigengewicht: ohne
Gespann-Gesamtgewicht:  ohne

9. Zulassung:
Schlüsselnummer Hersteller: 0005
Leistung:  10,3kw/5200upm

10. Herstellung:
FIN:
300 001 - 303 546 - 01.1937->12.1937 - (3.546 Stück)
303 547 - 308 937 - 01.1938->12.1938 - (5.391 Stück)
308 938 - 314 097 - 01.1939->12.1939 - (5.160 Stück)
314 098 - 315 654 - 01.1940->05.1940 - (1.557 Stück)
Preis: 995 RM
Stückzahl: 15.654 (ca.300.001-315.654)



 Datenblatt-Nr.220:

dotBMW R20 - Technische Details - Baureihe 220.1


Bauzeit von 1937 bis 1938


1. Motor:
Typ:  220/1
Arbeitsverfahren:  Viertakt
Zylinderzahl:  1 - stehend
Bohrung:  60mm
Hub:  68mm
Hubraum:  192ccm
Verdichtung:  6 : 1
Leistung:  8PS/5400upm
Dauerleistung:  6PS/4100upm
Höchstes Drehmoment: 0,0mkg bei 3000upm
Kühlung:  Luft
Steuerzeiten:
Einlass öffn. 11° nach OT
Einlass schl. 29° nach UT
Auslass öffn. 29° vor UT
Auslass schl. 11° nach OT
Ventilspiel:  E/A=0,05-0,1
Schmierung:  Druckumlauf
Zahnradpumpe:  0 atü / 3000upm
Kolben:  G Al SI Cu Ni II
Kolben-d:  60,00-64,50mm
Kolben-G:  <>0 g
Kolben-Ringe:  3 - 2xRE - 1xOA
Kurbelwelle:  2-fach gelagert
Lager:  1x Gleitlager - 1x Rillenlager
Füllmenge:  1,5 Liter 30er Motor-Oel/Winter
                    1,5 Liter 50er Motor-Oel/Sommer
                    1,0 Liter nachfüllen
Verbrauch:  2,75l/100 km Benzin
                     0,1l/100 km Oel
Reichweite: 300/400 km

2. Vergaser:
Typ:  M74-428/AJ-1/20/5
Hersteller:  AMAL/BING
Durchlass:  20mm
Leerlaufdüse:
Nadeldüse:  2,69/2,68
Stellung:  3/2
Einsatz:  4/3
Hauptdüse:  65/85
Leerlauf:  0,75-1,5 Umdrehungen offen
Schwimmer:
Stand:
Filter:  Nassluft

3. Zündung:
Bauart:  Batteriezündung
Zündkerze:  M14x1,25 - W175T1
Kontakt:  0,4-0,6mm
Vorzündung:  10mm vor OT - 0°
Verstellung:  von Hand
Zündspule:  6Volt - DIN 72531

4. Kupplung:
Art:  Trockenkupplung
Federn:  1 x Druckfeder

5. Getriebe:
Typ:  220/1
Bauart:  2-Wellen Blockgetriebe
Gänge:  3 - fussgeschaltet
1.Gang:  4,55:1 - 30km/h
2.Gang:  2,58:1 - 50km/h
3.Gang:  1,64:1 - 83km/h
Kickstarter:  0:1
Füllmenge:  0,4 Liter 80er Getriebe-Oel

6. Antrieb:
Übertragung:  Kardanwelle
Dämpfung:  Gummigelenkscheibe
Übersetzung:
Solo:  45:11- I=4,18
Seitenwagen:  ohne
Verzahnung:  Gleason
Füllmenge:  150g Fließfett / 0,3l Motor-Oel

7. Elektrische Ausstattung:
Lichtmaschine:   F1/LK50/6/1800R1
Hersteller:  Bosch
Regelung:  negativ-spannungsgeregelt
Leistung:  6V - 50W
Antrieb:  auf Kurbelwelle
Batterie:  6V - 8Ah - 6/B7
Minuspol:  an Masse
Scheinwerfer:  6V 35/35W / 6V 1,5W
Rückleuchte:  6V 3W

8. Fahrwerk:
Typ:  220/1
Tankinhalt:  10 Liter / 2 Liter Reserve
Bremse vorn:  160x20mm - mechanisch
Bremse hinten:  180x20mm - mechanisch
Rad vorn:  Felge: 2,5x19"
Reifen vorn:  3,00x19"
Rad hinten:  Felge: 2,5x19"
Reifen hinten:  3,00x19"
Federung vorn:  Teleskopgabel mit Faltenbalg
Federweg:  90mm
Füllmenge:  0,160 Liter pro Holm 10er/15er Gabeloel
Federung hinten:  keine
Lenkwinkel:  61°
Nachlauf:  62mm
Einschlag:  0° pro Seite
Dämpfung:  Reibedämpfung
Wendekreis:  0mm
Rahmen:  Rohrrahmen - elektr.verschweißt/geschraubt
Zahl der Sitze:  wahlweise 1-2
Sattelhöhe:  700mm
Seitenwagen-Anschluß:  ohne
Länge:  2000mm
Breite:  800mm
Höhe:  920mm
Radstand:  1330mm
Bodenfreiheit:  100mm
Watvermögen:  200mm
Eigengewicht:  130kg
Gesamtgewicht:  330kg
Achse vorn:  60kg
Achse hinten:  70kg
Gespann-Eigengewicht:  ohne
Gespann-Gesamtgewicht:  ohne

9. Zulassung:
Schlüsselnummer Hersteller: 0005
Leistung:  8PS/5400upm

10. Herstellung:
FIN:
100 001 - 103 153 - 10.1937->12.1937 - (3.153 Stück)
103 154 - 105 029 - 01.1938->04.1938 - (1.875 Stück)
Preis: 725 RM
Stückzahl: 5.000 (ca.100.001-105.029)



 Datenblatt-Nr.223:

dotBMW R23 - Technische Details - Baureihe 223.1



Bauzeit von 1938 bis 1940


Technische Details:

1. Motor:
Typ:  223/1
Arbeitsverfahren:  Viertakt
Zylinderzahl:  1 - stehend
Bohrung:  68mm
Hub:  68mm
Hubraum:  247ccm
Verdichtung:  6 : 1
Leistung:  10PS/5400upm
Dauerleistung:  8PS
Höchstes Drehmoment: 0mkg bei 3000upm
Kühlung:  Luft
Steuerzeiten:
Einlass öffn. 11° nach OT
Einlass schl. 29° nach UT
Auslass öffn. 29° vor UT
Auslass schl. 11° vor OT
Ventilspiel:  E/A=0,1
Schmierung:  Druckumlauf
Zahnradpumpe:  3 atü / 3000upm
Kolben:  G Al SI Cu Ni II
Kolben-d:  68,00-70,50mm
Kolben-G:  <>0 g
Kolben-Ringe:  3 - 2xRE - 1xOA
Kurbelwelle:  2-fach gelagert
Lager:  1x Gleitlager - 1x Rillenlager
Füllmenge:  1,5 Liter 30er Motor-Oel/Winter
                    1,5 Liter 50er Motor-Oel/Sommer
                    1,0 Liter nachfüllen
Verbrauch:  3,1l/100 km Benzin
                     0,1l/100 km Oel
Reichweite: 250/350 km

2. Vergaser:
Typ:  M74-435/AJ-1/22
Hersteller:  AMAL/BING
Durchlass:  22mm
Leerlaufdüse:  /40
Nadeldüse:  2,67/3
Stellung:  2/2
Einsatz:  3
Hauptdüse:  80
Leerlauf:  1-1,5 Umdrehungen offen
Schwimmer:  12,5 g
Stand:
Filter: Nassluft

3. Zündung:
Bauart:  Batteriezündung
Zündkerze:  M14x1,25 - W175T1
Kontakt:  0,4-0,6mm
Vorzündung:  10mm vor OT
Verstellung:  von Hand
Zündspule:  6Volt - DIN 72531

4. Kupplung:
Art:  Trockenkupplung
Federn:  3 x Druckfeder

5. Getriebe:
Typ:  220/1
Bauart:  2-Wellen Blockgetriebe
Gänge:  3 - fussgeschaltet
1.Gang:  4,55:1 - 30km/h
2.Gang:  2,58:1 - 60km/h
3.Gang:  1,64:1 - 95km/h
Kickstarter:  0:1
Füllmenge:  0,4 Liter 80er Getriebe-Oel

6. Antrieb:
Übertragung:  Kardanwelle
Dämpfung:  Gummigelenkscheibe
Übersetzung:
Solo:  45:11 - I=4,18
Seitenwagen: ohne
Verzahnung:  Gleason
Füllmenge:  150g Fließfett / 0,3l Motor-Oel

7. Elektrische Ausstattung:
Lichtmaschine:   F1/LK50/6/1800R1
Hersteller:  Bosch
Regelung:  negativ-spannungsgeregelt
Leistung:  6V - 50W
Antrieb:  auf Kurbelwelle
Batterie:  6V - 8Ah - 6/B7
Minuspol:  an Masse
Scheinwerfer:  6V 35/35W / 6V 1,5W
Rückleuchte:  6V 3W

8. Fahrwerk:
Typ:  220/1
Tankinhalt:  10 Liter / 2 Liter Reserve
Bremse vorn:  160x20mm - mechanisch
Bremse hinten:  180x20mm - mechanisch
Rad vorn:  Felge: 2,5x19"
Reifen vorn:  3,00x19"
Rad hinten:  Felge: 2,5x19"
Reifen hinten:  3,00x19"
Federung vorn:  Teleskopgabel mit Faltenbalg
Federweg:  90mm
Füllmenge:  0,160 Liter pro Holm 10er/15er Gabeloel
Federung hinten:  keine
Lenkwinkel:  61°
Nachlauf:  62mm
Einschlag:  0° pro Seite
Dämpfung:  Reibedämpfung
Wendekreis:  0mm
Rahmen:  Rohrrahmen - elektr.verschweißt/geschraubt
Zahl der Sitze:  wahlweise 1-2
Sattelhöhe:  700mm
Seitenwagen-Anschluß:  ohne
Länge:  2000mm
Breite:  815mm
Höhe:  940mm
Radstand:  1330mm
Bodenfreiheit:  108mm
Watvermögen:  200mm
Steigvermögen: 33%
Eigengewicht:  155kg
Gesamtgewicht:  320kg
Achse vorn:  62kg
Achse hinten:  73kg
Gespann-Eigengewicht:  ohne
Gespann-Gesamtgewicht:  ohne

9. Zulassung:
Schlüsselnummer Hersteller: 0005
Leistung:  10PS/5400upm

10. Herstellung:
FIN:
106 001 - 108 000 - 04.1938->12.1938 - (2.000 Stück)
108 001 - 114 011 - 01.1939->12.1939 - (6.010 Stück)
114 012 - 114 203 - 01.1940->02.1940 - (191 Stück)
Preis: 750 RM
Stückzahl: 8.200 (ca.106.001-114.203)



 Bildarchiv:

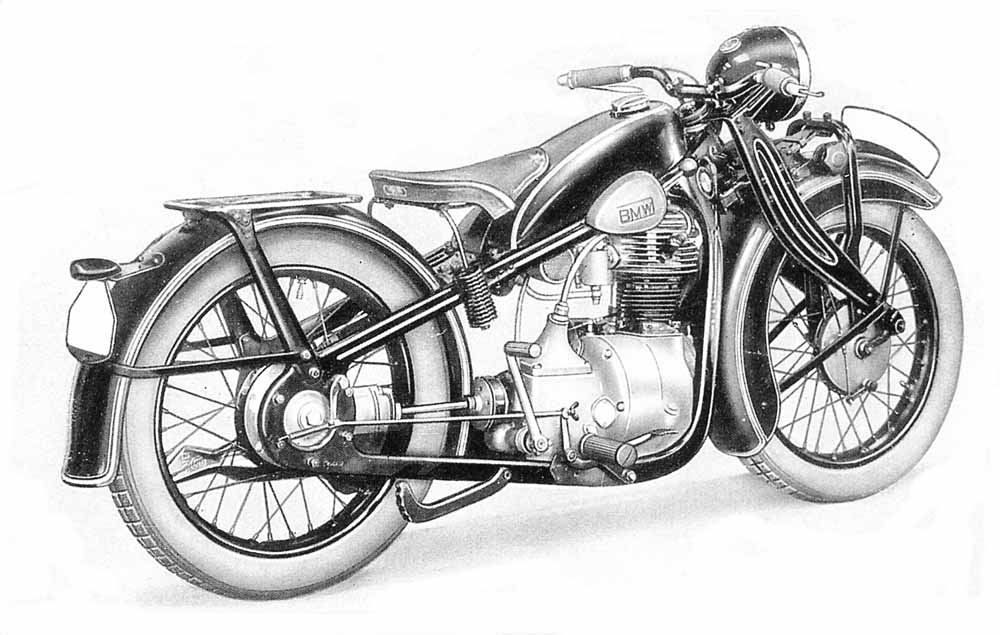

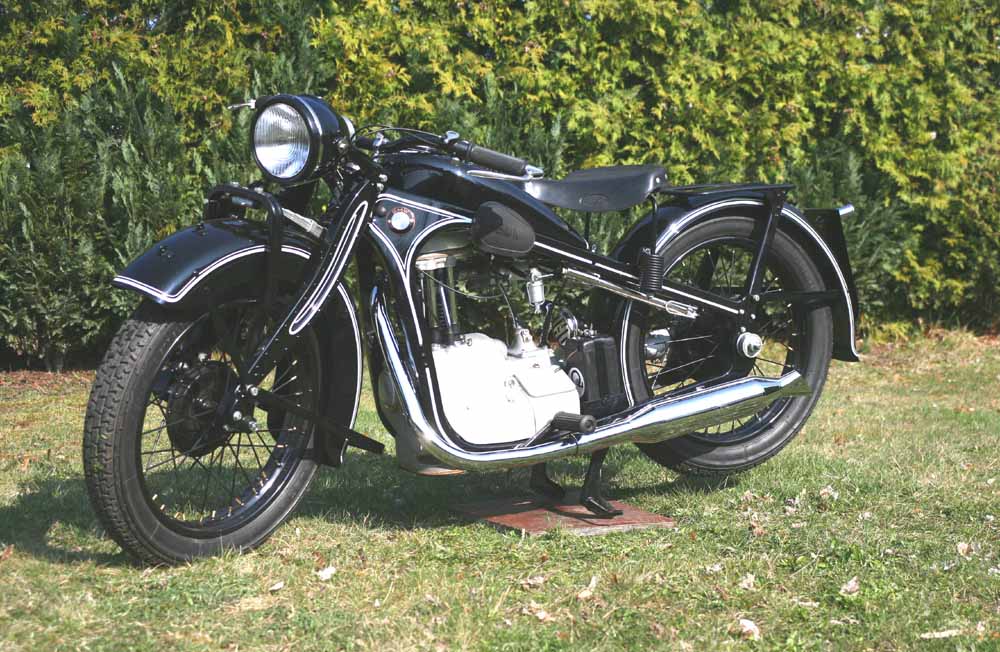

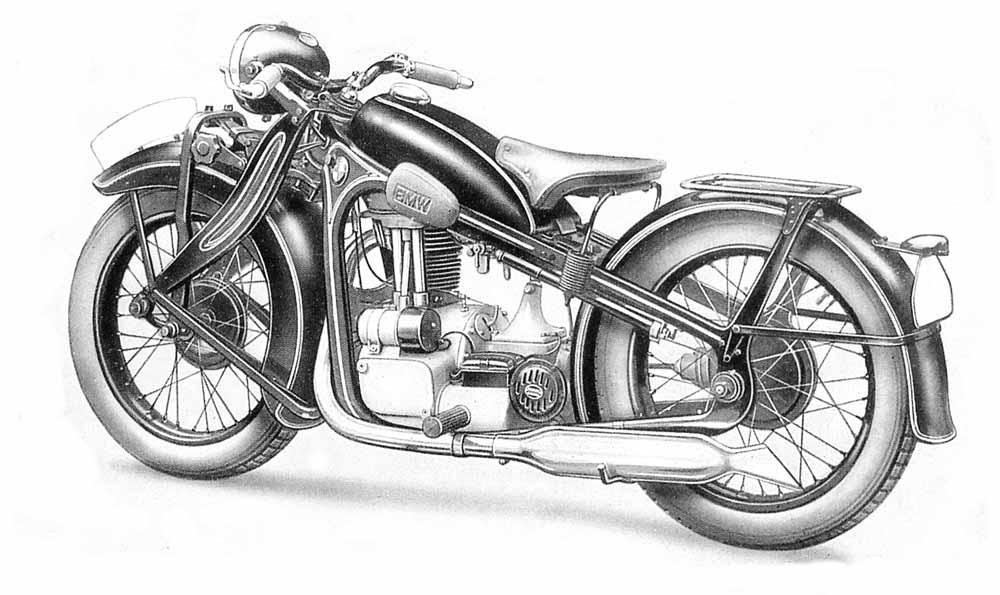

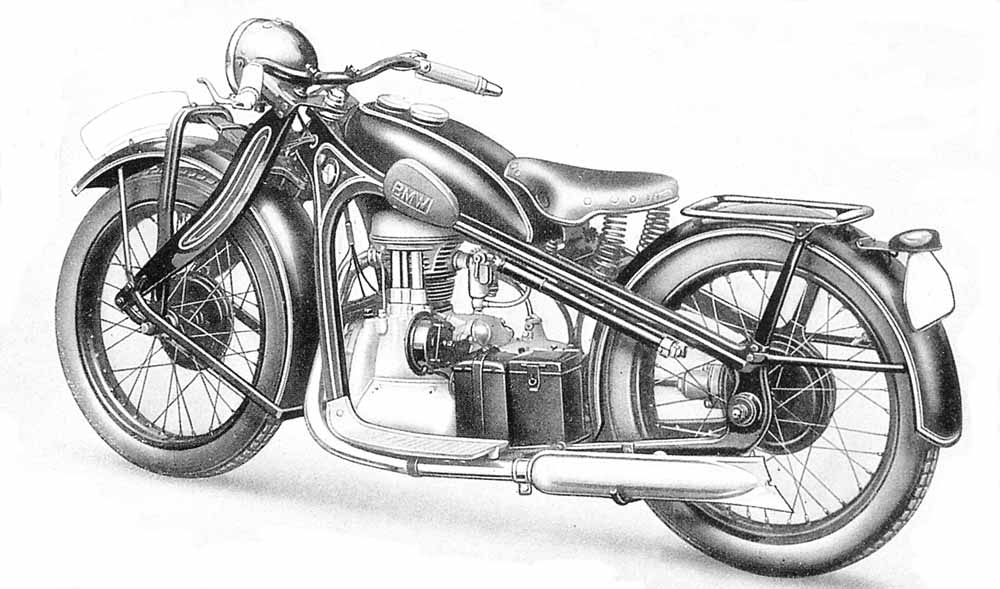

BMW  R2/4 1935           BMW R3 1936
BMW  R4/3 1934           BMW R4/5 1937

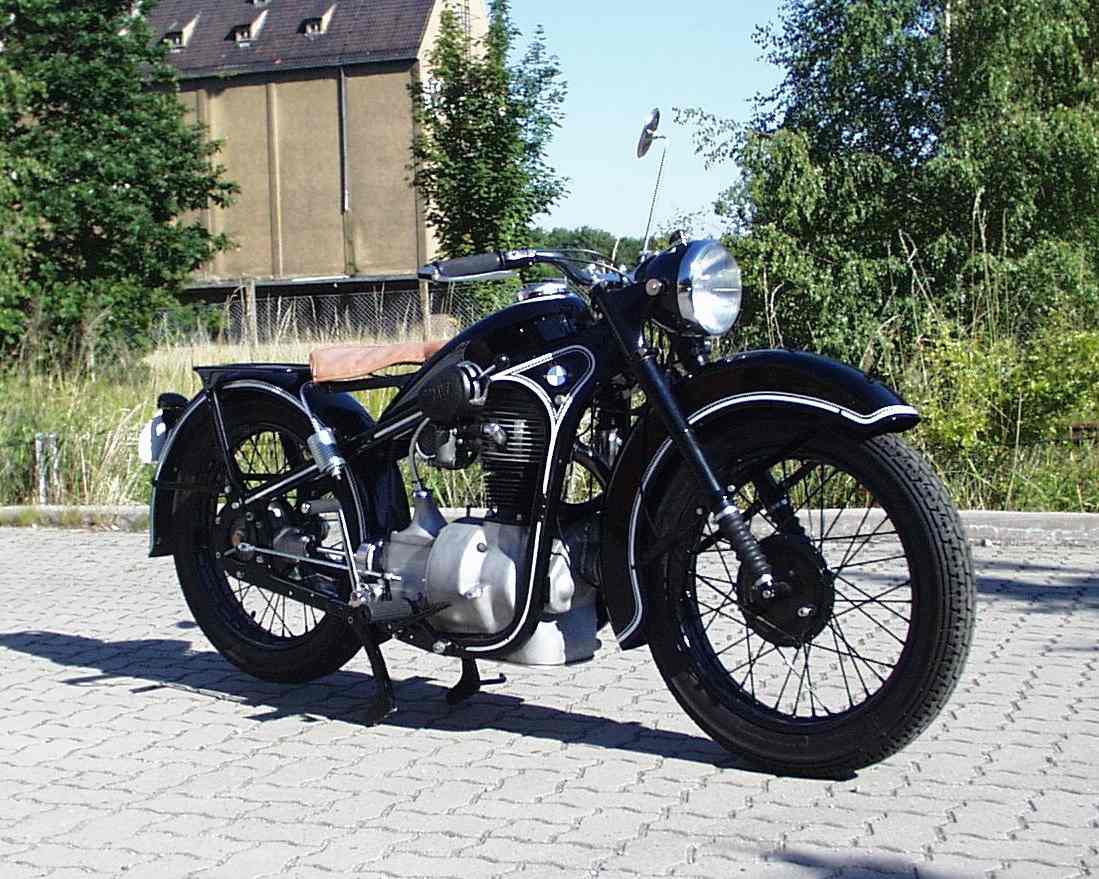

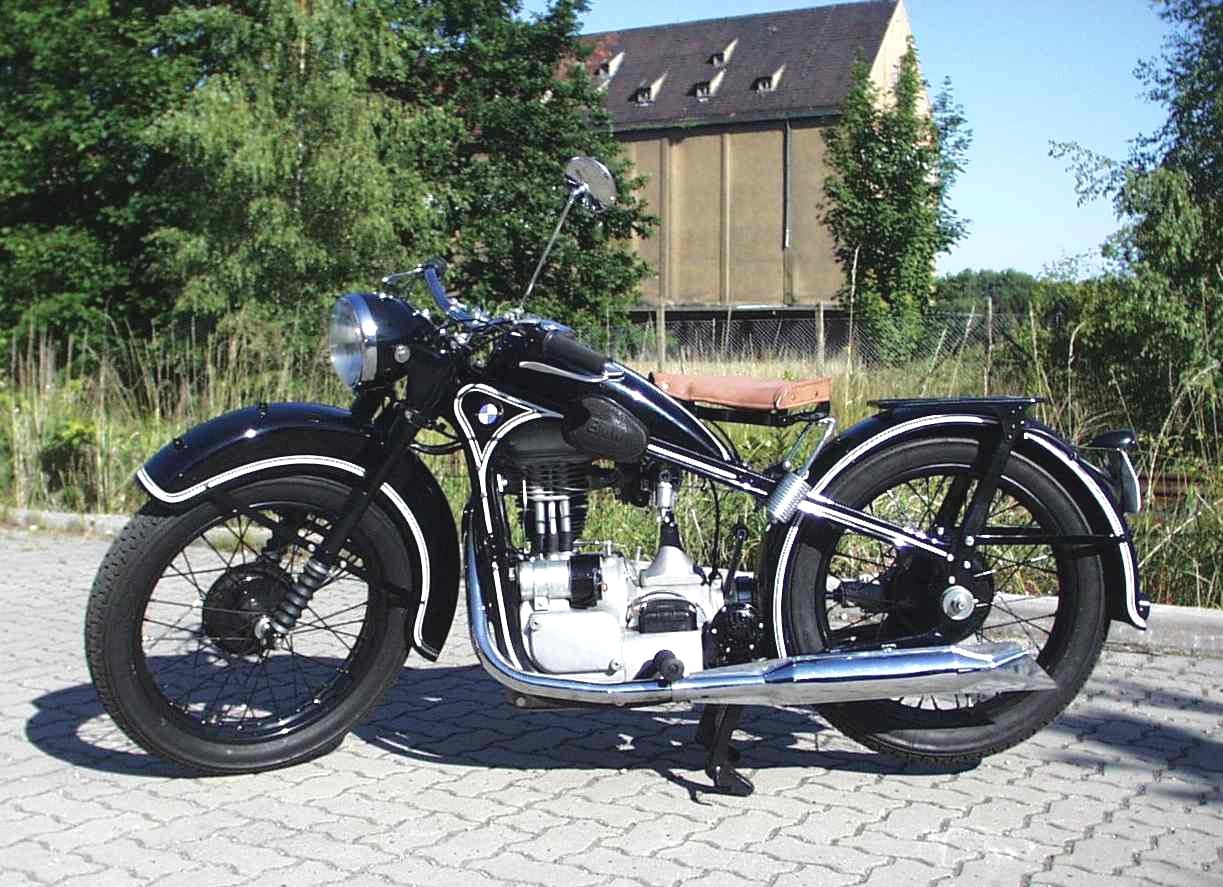

BMW  R35 1937           BMW R35 1937



Alle Angaben und Daten wurden nach bestem Wissen ermittelt und zusammengestellt, erfolgen jedoch ohne Gewähr.
Rechte für alle Bilder und Texte bei / All rights for pictures and texts by

OMEGA-OLDTIMER - Holger Grope - Querumer Straße 26a - 38104 Braunschweig - Germany
           Tel.: (49)0531-375737 - Fax: (49)0531-377763 - e-mail: info@omega-oldtimer.de
