Datenblätter / Technische Informationen

EMW R35/1 - R35/2 - R35/3



Hersteller: EMW - Eisenacher Motorenwerk

ab 01.07.1945: Fahrzeugfabrik Eisenach (BMW-Werk-Nr:4)

ab 15.09.1946: BMW/SAG - AWTOWELO - Staatliche Aktiengesellschaft Werk BMW - Eisenach

ab 01.07.1952: VEB-IFA-Automobilwerk EMW Eisennach

ab 01.12.1955: VEB Automobilwerk Eisenach (AWE)





 Datenblatt-Nr.351:

dotBMW/SAG R35/1 - Technische Details - Baureihe 235.2



         Bauzeit von 1945 bis 1951


1. Motor:
Typ: 235/2
Arbeitsverfahren:  Viertakt
Zylinderzahl:  1 - stehend
Bohrung:  72mm
Hub:  84mm
Hubraum:  340ccm
Verdichtung:  6,0 : 1
Leistung:  14PS/5200upm
Dauerleistung:  12,5PS
Höchstes Drehmoment:  2,16mkg bei 3000upm
Kühlung:  Luft
Steuerzeiten:
Einlass öffn. 15° vor OT
Einlass schl. 55° nach UT
Auslass öffn. 55° vor OT
Auslass schl. 15° nach UT
Schmierung:  Druckumlauf
Zahnradpumpe:  3 atü / 3000upm
Kolben:  G Al SI Cu Ni II
Kolben-d:  72,00-74,50mm
Kolben-G:  <>316 g
Kolben-Ringe:  3 - 2xRE - 1xOA
Kurbelwelle:  2-fach gelagert
Lager:  1x Gleitlager - 1x Rillenlager
Füllmenge:   2,0 Liter 30er Motor-Oel/Winter
                      2,0 Liter 50er Motor-Oel/Sommer
                      1,75 Liter nachfüllen
Verbrauch:  3,5l/100 km Benzin
                     0,1l/100 km Oel
Reichweite: 250/350 km

2. Vergaser:
Typ: KL-324-0
Herteller:  SUM/BVF
Durchlass: 24mm
Leerlaufdüse:  35
Übergangsdüse:  70
Hauptdüse:  60
Leerlauf: 3 Umdrehungen offen
Schwimmer:  12,5 g
Stand:  14mm vor Oberkante
Filter:  Nassluft

3. Zündung:
Bauart:  Batteriezündung
Zündkerze:  M14x1,25 - W175
Kontakt:  0,4-0,6mm
Vorzündung:  12mm vor OT - 40°
Verstellung:  von Hand
Zündspule: 6Volt - DIN 72531

4. Kupplung:
Art: Trockenkupplung
Federn:  6 x Druckfeder

5. Getriebe:
Typ: 235/2
Bauart:  2-Wellen Blockgetriebe
Gänge:  4 - handgeschaltet
1.Gang:  3,6:1 - 30km/h
2.Gang:  2,18:1 - 50km/h
3.Gang:  1,35:1 - 80km/h
4.Gang:  1,0:1 - 100km/h
Kickstarter:  3,92:1
Füllmenge:  0,75 Liter 80er Getriebe-Oel

6. Antrieb:
Typ: 235/2
Übertragung:  Kardanwelle
Dämpfung:  Gummigelenkscheibe
Übersetzung:
Solo:  45:8 - I=5,63
Seitenwagen:  45:7 - I=6,43
Verzahnung:  Gleason
Füllmenge:  150g Fließfett

7. Elektrische Ausstattung:
Lichtmaschine:  RD 45/6/2800
Hersteller:  IKA-Elektrik
Regelung:  negativ-spannungsgeregelt
Leistung:  6V - 45W-60W
Antrieb:  Keilriemen
Batterie:  6V - 8Ah
Minuspol:  an Masse
Scheinwerfer:  6V 35/35W / 6V 1,5W
Rückleuchte:  6V 3W

8. Fahrwerk:
Typ: 235/2
Tankinhalt:  12 Liter / 2,5 Liter Reserve
Bremse vorn:  160x20mm - mechanisch
Bremse hinten:  180x20mm - mechanisch
Rad vorn:  Felge: 3x19"
Reifen vorn:  3,50x19"
Rad hinten:  Felge: 3x19"
Reifen hinten:  3,50x19"
Federung vorn:  Teleskopgabel mit Faltenbalg
Federweg:  90mm
Füllmenge:  0,150 Liter pro Holm - 10er/15er Gabeloel
Federung hinten:  keine
Lenkwinkel:  60°
Nachlauf:  60mm
Einschlag:  48° pro Seite
Dämpfung:  Reibedämpfung
Wendekreis:  3850mm
Rahmen:  Pressstahl - elektr.verschweißt
Zahl der Sitze:  wahlweise 1-2
Sattelhöhe:  750mm
Seitenwagen-Anschluß:  ohne
Länge:  2000mm
Breite:  800mm
Höhe:  950mm
Radstand:  1400mm
Bodenfreiheit:  140mm
Watvermögen:  260mm
Eigengewicht:  162kg
Gesamtgewicht:  350kg
Achse vorn:  78kg
Achse hinten:  92kg
Gespann-Eigengewicht:  ohne
Gespann-Gesamtgewicht:  ohne

9. Zulassung:
Schlüsselnummer Hersteller: 0000
Leistung:  10kw/5200upm
Krad mit LB:  0900-01

10. Herstellung:
FIN:
200 001 - 200 075 - 10.1945->12.1945 - (75 Stück)
200 076 - 200 734 - 01.1946->12.1946 - (659 Stück)
200 735 - 203 299 - 01.1947->12.1947 - (2.565 Stück)
203 300 - 206 201 - 01.1948->12.1948 - (2.902 Stück)
206 202 - 210 451 - 01.1949->12.1949 - (4.250 Stück)
210 452 - 217 094 - 01.1950->12.1950 - (6.643 Stück)
217 095 - 226 000 - 01.1951->10.1951 - (8.905 Stück)
Preis: 2.235 M
Stückzahl: 26.000 (ca.200.001-226.000)





 Datenblatt-Nr.352:

dotEMW R35/2 - Technische Details - Baureihe 235.2


Bauzeit von 1952 bis 1953


1. Motor:
Typ: 235/2
Arbeitsverfahren:  Viertakt
Zylinderzahl:  1 - stehend
Bohrung:  72mm
Hub:  84mm
Hubraum:  340ccm
Verdichtung:  5,5 : 1
Leistung:  14PS/5200upm
Dauerleistung:  12,5PS
Höchstes Drehmoment:  2,16mkg bei 3000upm
Kühlung:  Luft
Steuerzeiten:
Einlass öffn. 9° vor OT
Einlass schl. 61° nach UT
Auslass öffn. 49° vor OT
Auslass schl. 21° nach UT
Schmierung:  Druckumlauf
Zahnradpumpe:  3 atü / 3000upm
Kolben:  G Al SI Cu Ni II
Kolben-d:  72,00-74,50mm
Kolben-G:  <>316 g
Kolben-Ringe:  3 - 2xRE - 1xOA
Kurbelwelle:  2-fach gelagert
Lager:  1x Gleitlager - 1x Rillenlager
Füllmenge:  2,0 Liter 30er Motor-Oel/Winter
                    2,0 Liter 50er Motor-Oel/Sommer
                    1,75 Liter nachfüllen
Verbrauch:  3,5l/100 km Benzin
                     0,1l/100 km Oel
Reichweite: 250/350 km

2. Vergaser:
Typ: KL-324-0
Herteller:  BVF
Durchlass:  24mm
Leerlaufdüse:  35
Übergangsdüse:  70
Hauptdüse:  60
Leerlauf:  3 Umdrehungen offen
Schwimmer:  12,5 g
Stand: 14mm vor Oberkante
Filter:  Nassluft

3. Zündung:
Bauart:  Batteriezündung
Zündkerze:  M14x1,25 - W175
Kontakt:  0,4-0,6mm
Vorzündung:  12mm vor OT - 40°
Verstellung:  von Hand
Zündspule:  6Volt - DIN 72531

4. Kupplung:
Art:  Trockenkupplung
Federn:  6 x Druckfeder

5. Getriebe:
Typ: 235/3
Bauart:  2-Wellen Blockgetriebe
Gänge:  4 - fussgeschaltet
1.Gang:  3,6:1 - 30km/h
2.Gang:  2,18:1 - 50km/h
3.Gang:  1,35:1 - 80km/h
4.Gang:  1,0:1 - 100km/h
Kickstarter:  3,92:1
Füllmenge:  0,75 Liter 80er Getriebe-Oel

6. Antrieb:
Typ: 235/2
Übertragung:  Kardanwelle
Dämpfung:  Gummigelenkscheibe
Übersetzung:
Solo:  45:8 - I=5,63
Seitenwagen:  45:7 - I=6,43
Verzahnung:  Gleason
Füllmenge:  150g Fließfett

7. Elektrische Ausstattung:
Lichtmaschine:  RD 45/6/2800
Hersteller:  IKA-Elektrik
Regelung:  negativ-spannungsgeregelt
Leistung:  6V - 45W-60W
Antrieb:  Keilriemen
Batterie:  6V - 8Ah
Minuspol:  an Masse
Scheinwerfer:  6V 35/35W / 6V 1,5W
Rückleuchte:  6V 3W

8. Fahrwerk:
Typ: 235/2
Bremse vorn:  160x20mm - mechanisch
Bremse hinten:  180x20mm - mechanisch
Rad vorn:  Felge: 3x19"
Reifen vorn:  3,50x19"
Rad hinten:  Felge: 3x19"
Reifen hinten:  3,50x19"
Federung vorn:  Teleskopgabel metallverkleidet
Federweg:  90mm
Füllmenge:  0,150 Liter pro Holm 10er/15er Gabeloel
Federung hinten:  keine
Lenkwinkel:  60°
Nachlauf:  60mm
Einschlag:  48° pro Seite
Dämpfung:  Reibedämpfung
Wendekreis:  3850mm
Rahmen:  Pressstahl - elektr.verschweißt
Zahl der Sitze:  wahlweise 1-2
Sattelhöhe:  750mm
Seitenwagen-Anschluß:  ohne
Länge:  2000mm
Breite:  780mm
Höhe:  950mm
Radstand:  1300mm/1330mm
Bodenfreiheit:  140mm
Watvermögen:  260mm
Eigengewicht:  162g
Gesamtgewicht:  350kg
Achse vorn:  78kg/112kg
Achse hinten:  92kg/253kg
Gespann-Eigengewicht:  235kg (Stoye)
Gespann-Gesamtgewicht:  460kg (Stoye)

9. Zulassung:
Schlüsselnummer Hersteller: 0043
Leistung:  10kw/5200upm
Krad mit LB:  0900-01

10. Herstellung:
FIN:
226 001 - 227 820 - 10.1951->12.1951 - (1.821 Stück)
227 821 - 234 000 - 01.1951->04.1951 - (6.180 Stück)
Preis: 2.290 M
Stückzahl: 8.000 (ca.226.001-234.000)



 Datenblatt-Nr.353:

dotEMW R35/3 - Technische Details - Baureihe 235.3



Bauzeit von 1953 bis 1955


Technische Details:

1. Motor:
Typ: 235/3
Arbeitsverfahren:  Viertakt
Zylinderzahl:  1 - stehend
Bohrung:  72mm
Hub:  84mm
Hubraum:  340ccm
Verdichtung:  5,5 : 1
Leistung:  14PS/5250upm
Dauerleistung:  12,5PS/4250upm
Höchstes Drehmoment: 2,16mkg bei 3000upm
Kühlung:  Luft
Steuerzeiten:
Einlass öffn. 9° vor OT
Einlass schl. 61° nach UT
Auslass öffn. 49° vor OT
Auslass schl. 21° nach UT
Schmierung:  Druckumlauf
Zahnradpumpe:  3 atü / 4500upm
Kolben:  G Al SI Cu Ni II
Kolben-d:  72,00-74,50mm
Kolben-G:  <>316 g
Kolben-Ringe:  3 - 2xRE - 1xOA
Kurbelwelle:  2-fach gelagert
Lager:  1x Gleitlager - 1x Rillenlager
Füllmenge:  2,0 Liter 30er Motor-Oel/Winter
                    2,0 Liter 50er Motor-Oel/Sommer
                    1,75 Liter nachfüllen
Verbrauch:  3,5l/100 km Benzin
                     0,1l/100 km Oel
Reichweite: 250/350 km

2. Vergaser:
Typ: KL-324-0
Herteller:  BVF
Durchlass:  24mm
Leerlaufdüse:  35
Übergangsdüse:  70
Hauptdüse:  60/65
Leerlauf:  3 Umdrehungen offen
Schwimmer:  12,5 g
Stand:  14mm vor Oberkante
Filter: Nassluft

3. Zündung:
Bauart:  Batteriezündung
Zündkerze:  M14x1,25 - W175
Kontakt:  0,4-0,6mm
Vorzündung:  12mm vor OT - 40°
Verstellung:  von Hand
Zündspule:  6Volt - DIN 72531

4. Kupplung:
Art:  Trockenkupplung
Federn:  6 x Druckfeder

5. Getriebe:
Typ: 235/3
Bauart:  2-Wellen Blockgetriebe
Gänge:  4 - fussgeschaltet
1.Gang:  3,6:1 - 30km/h
2.Gang:  2,18:1 - 50km/h
3.Gang:  1,35:1 - 80km/h
4.Gang:  1,0:1 - 100km/h
Kickstarter:  3,92:1
Füllmenge:  0,75 Liter 80er Getriebe-Oel

6. Antrieb:
Typ: 235/3
Übertragung:  Kardanwelle
Dämpfung:  Gummigelenkscheibe
Übersetzung:
Solo:  45:8 - I=5,63
Seitenwagen:  45:7 - I=6,43
Verzahnung:  Gleason
Füllmenge:  0,125 Liter 80er Getriebe-Oel

7. Elektrische Ausstattung:
Lichtmaschine:  RD 45/6/2800
Hersteller:  IKA-Elektrik
Regelung:  negativ-spannungsgeregelt
Leistung:  6V - 45W-60W
Antrieb:  Keilriemen
Batterie:  6V - 8Ah
Minuspol:  an Masse
Scheinwerfer:  6V 35/35W / 6V 1,5W
Rückleuchte:  6V 3W

8. Fahrwerk:
Typ: 235/3
Tankinhalt:  12 Liter / 2 Liter Reserve
Bremse vorn:  160x20mm - mechanisch
Bremse hinten:  180x20mm - mechanisch
Rad vorn:  Felge: 2,15Bx19"
Reifen vorn:  3,50x19"
Rad hinten:  Felge: 2,15Bx19"
Reifen hinten:  3,50x19"
Federung vorn: Teleskopgabel metallverkleidet
Federweg:  90mm mit Öldämpfung
Füllmenge:  0,150 Liter pro Holm 10er/15er Gabeloel
Federung hinten: Teleskopfederung
Federweg:  80mm mit Öldämpfung
Füllmenge:  0,06 Liter pro Seite 5er/10er Gabeloel
Lenkwinkel:  60°
Nachlauf:  60mm
Einschlag:  48° pro Seite
Dämpfung:  Reibedämpfung
Wendekreis:  3850mm
Rahmen:  Pressstahl - elektr.verschweißt
Zahl der Sitze:  wahlweise 1-2
Sattelhöhe:  750mm
Seitenwagen-Anschluß:  ab Nr.256501
Länge:  2150mm
Breite:  725mm
Höhe:  960mm
Radstand:  1400mm
Bodenfreiheit:  140mm
Watvermögen:  260mm
Eigengewicht:  175kg
Gesamtgewicht:  365kg
Achse vorn:  78kg/112kg
Achse hinten:  92kg/253kg
Gespann-Eigengewicht:  235kg (Stoye)
Gespann-Gesamtgewicht:  460kg (Stoye)

9. Zulassung:
Schlüsselnummer Hersteller: 0043
Leistung:  10KW/5200upm
Krad mit LB:  0900-01
Krad mit Beiwagen und LB:  1900-01

10. Herstellung:
FIN:
234 001 - 241 127 - 04.1952->12.1952 - (7.127 Stück)
241 128 - 257 753 - 01.1953->12.1953 - (16.626 Stück)
257 754 - 272 653 - 01.1954->12.1954 - (14.900 Stück)
272 654 - 289 999 - 01.1955->12.1955 - (17.346 Stück)
Preis: 2.480 M
Stückzahl: 56.000 (ca.234.001-290.000)



 Bildarchiv:

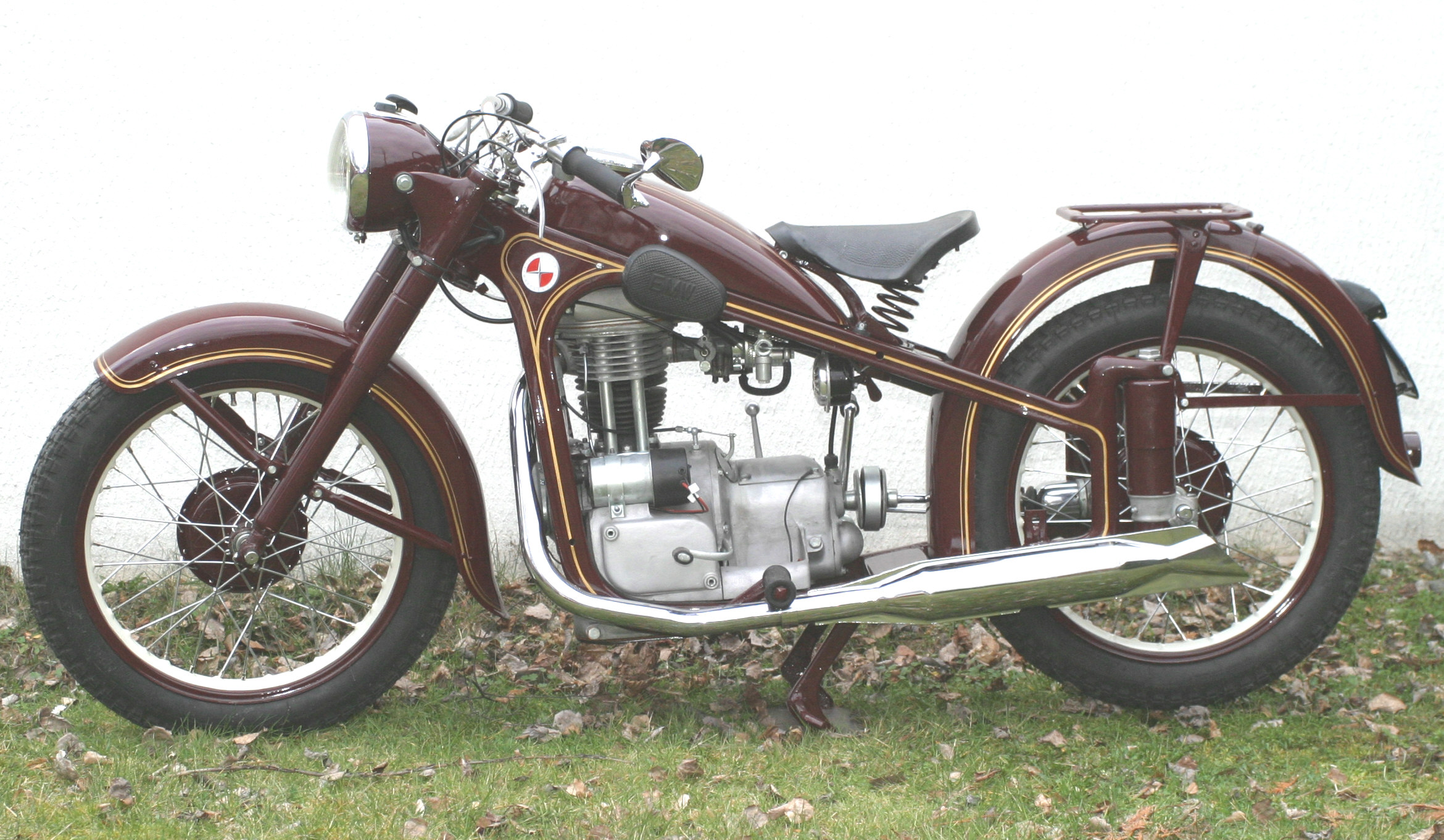

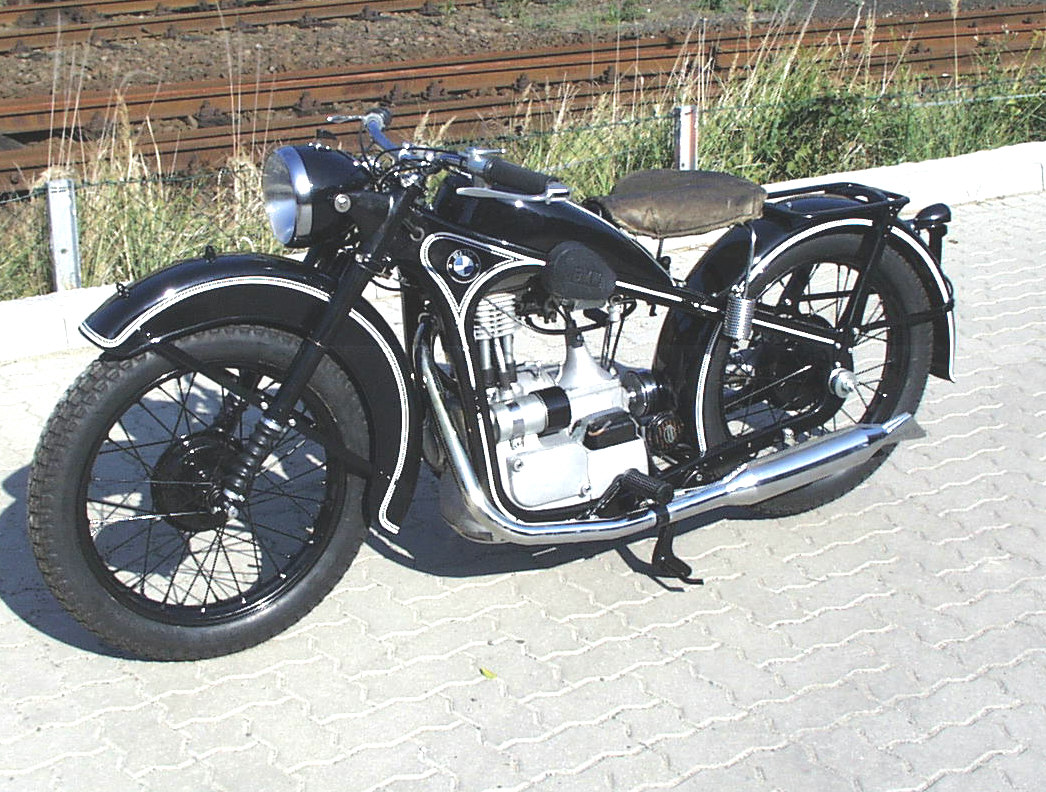

Awtovelo/BMW  R35/1 1947           EMW R35/3 1954

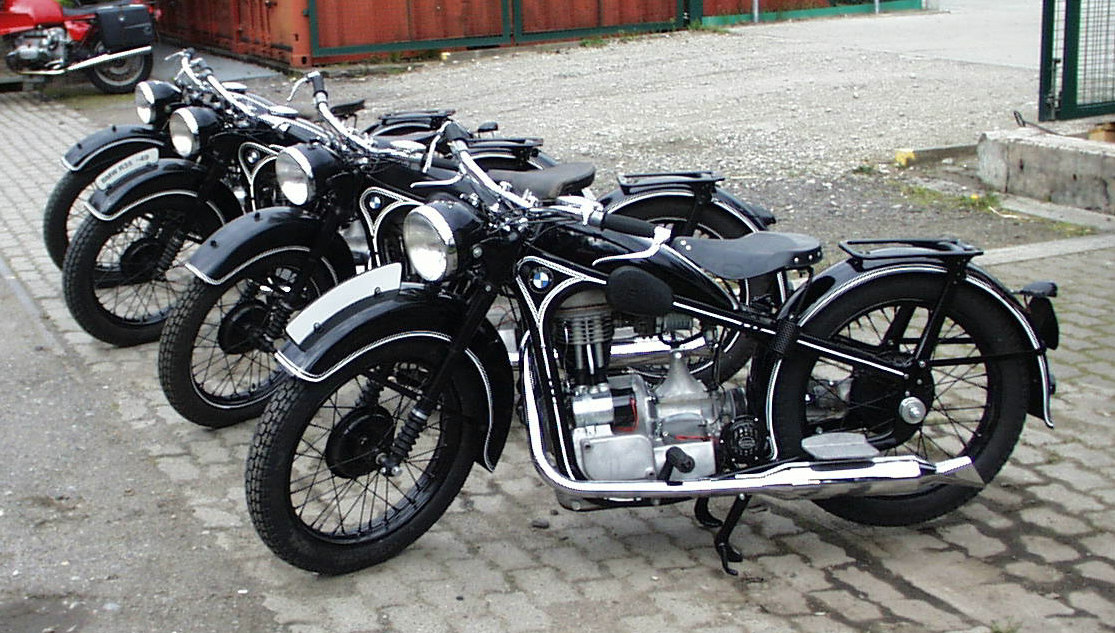

div.BMW/EMW AB 1945



Alle Angaben und Daten wurden nach bestem Wissen ermittelt und zusammengestellt, erfolgen jedoch ohne Gewähr.
Rechte für alle Bilder und Texte bei / All rights for pictures and texts by

OMEGA-OLDTIMER - E.Breindl-Grope - Querumer Straße 26a - 38104 Braunschweig - Germany
           Tel.: (49)0531-375737 - Fax: (49)0531-377763 - e-mail: info@omega-oldtimer.de
